เซ็นเซอร์ความชื้นในดิน

MP-508B

ด้วยตนเอง

บทนําและหลักการ

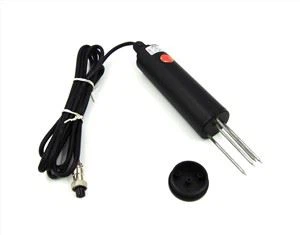

เซ็นเซอร์ MP-508B สามารถใช้กันอย่างแพร่หลายในการตรวจสอบความชื้นในดินการชลประทานประหยัดน้ําการควบคุมเรือนกระจกการเกษตรที่แม่นยําการตรวจสอบถนนอุทกวิทยาและสาขาอื่น ๆ มันเป็นเครื่องมือวัดความชื้นปริมาณดินที่พัฒนาโดยหลักการ FDR อุปกรณ์สามารถใช้โดยตรงกับเครื่องมือควบคุมและยังสามารถเชื่อมต่อกับตัวเก็บรวบรวมข้อมูลต่างๆเทอร์มินัลมือถือ สําหรับการวิจัยทางวิทยาศาสตร์หรือการจัดการการชลประทานหัววัด mp-508B สามารถวัดความชื้นในดินได้อย่างรวดเร็วโดยการใส่หัววัดสแตนเลสลงในพื้นผิวดินหรือโปรไฟล์ดิน หัววัดน้ํา 508B สามารถฝังอยู่ในพื้นดินอย่างถาวรและเชื่อมต่อกับเครื่องบันทึกข้อมูลเพื่อการวัดในระยะยาว

ความถี่โดเมนสะท้อนแสง (FDR) เป็นวิธีการวัดความชื้นในดินโดยการวัดการเปลี่ยนแปลงความถี่ที่เกิดจากการเปลี่ยนแปลงของค่าคงที่อิเล็กทริกของเซ็นเซอร์ในดินซึ่งเปลี่ยนเป็นแรงดันไฟฟ้าหรือความสัมพันธ์ปัจจุบันที่สอดคล้องกับความชื้นในดิน มันมีลักษณะของความแม่นยําสูง, รวดเร็ว, ที่ถูกต้อง, อย่างต่อเนื่องคงที่- วัดจุด, ไม่มีกัมมันตภาพรังสีและไม่รบกวนดินของ

ข้อกําหนดทางเทคนิค

◆หลักการ:FDR

◆โครงสร้าง: 4 ขา

◆ช่วงการวัด: 0 ~ 100% ((m3 / m3))

◆เวลาตอบสนอง: <>

◆ความแม่นยํา: ±2% (0 ~ 50% (m3 / m3), 25 ° C)

◆พื้นที่การวัด: 90% ของอิทธิพลอยู่ในกระบอกสูบที่มีเส้นผ่านศูนย์กลาง 2.5 ซม. และ

◆ความยาว 6 ซม. รอบหัววัดกลาง

◆วัสดุปิดผนึก: ABS (เครื่องมือขัด)

◆ขนาด: 133 * 40mm (โพรบ: 60mm)

◆ความยาวเส้นมาตรฐาน: 3m

◆เวลาในการรักษาเสถียรภาพ: ประมาณ 10s หลังจากเปิดเครื่อง

◆ลวดตะกั่วที่ไกลที่สุด: current200 m、 RS485 100m

◆การป้องกันทางเข้า: IP65

วิธีการเดินสายไฟ

เซ็นเซอร์เอาต์พุต RS485 ติดตั้งสายเคเบิล 2.5m 4-core เป็นมาตรฐาน ผู้ใช้สามารถปรับแต่งสายเคเบิลที่มีความยาวที่เหมาะสมตามที่ต้องการ ข้อกําหนดสายเคเบิลคือสายเคเบิลป้องกัน 0.2mm² 4-core และสีสายไฟจะถูกกําหนดดังนี้:

RS485
สี แดง	เสาบวก
สี ดำ	เสาลบ
สี เขียว	A
สี ฟ้า	B

เซ็นเซอร์เอาต์พุตปัจจุบันติดตั้งสายเคเบิล 2.5m 4-core เป็นมาตรฐาน ผู้ใช้สามารถปรับแต่งสายเคเบิลที่มีความยาวที่เหมาะสมตามที่ต้องการ ข้อกําหนดสายเคเบิลคือสายเคเบิลป้องกัน 0.2mm² 4-core และสีสายไฟจะถูกกําหนดดังนี้:

ผลผลิตปัจจุบัน
สี แดง	เสาบวก
สี ดำ	เสาลบ
สี เหลือง	ผลผลิตปัจจุบัน

ผลลัพธ์:
